Guide de configuration pour le numéro de modèle : GMEV40CME1B-WC

Modèle : GMEV40CME1B-WC

• Puissance : Chargeur CA niveau 2 de 9,6 kW, 240 Vac, 40 A
• Connectivité : Wi-Fi, Ethernet




Configuration Wi-Fi :

1. Se connecter à l'outil de mise en service :
   • Téléchargez et installez l'outil de mise en service du chargeur EV Eaton ici sur un PC Windows 8/10/11. Le logiciel se trouve dans Ressources sous Logiciels, micrologiciels et applications.
   • Utilisez un câble RJ45 (Ethernet) pour connecter la borne de recharge pour véhicule électrique à votre ordinateur. Le port Ethernet est situé sur la surface inférieure de la borne de recharge.
2. Configurer le Wi-Fi :
   • Dans l’outil de mise en service, accédez à Paramètres -> Wi-Fi .
   • Saisissez le SSID (nom du réseau Wi-Fi) et le mot de passe du réseau Wi-Fi.

   • Cliquez sur Soumettre pour envoyer les informations d’identification à la borne de recharge pour véhicules électriques.

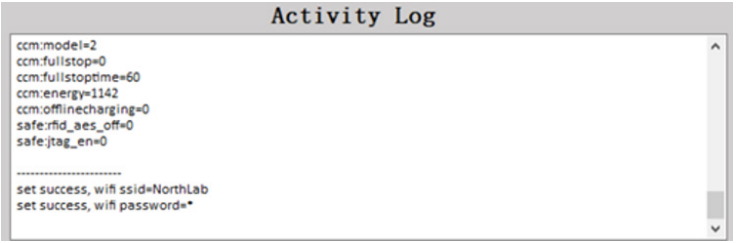

   • Vérifiez le journal d’activité dans l’outil pour vous assurer que les informations d’identification Wi-Fi ont été envoyées avec succès.

3. Redémarrer :
   • Redémarrez la borne de recharge EV via l'outil de mise en service en sélectionnant Autres fonctions -> Redémarrer la borne de recharge EV .
   • Débranchez le câble Ethernet après le redémarrage.
4. Vérifier la connexion Wi-Fi :
   • Lorsque la station se rallume, elle devrait se connecter automatiquement au réseau Wi-Fi et au CNM Eaton.
   • Sur l'écran LCD :
     • Une icône Wi-Fi apparaîtra, affichant des barres de signal, indiquant la connexion au routeur Wi-Fi.
     • Une icône de chaîne Eaton CNM s'allumera également, confirmant que la station est connectée à Eaton CNM.

Configuration Ethernet :

1. Connectez le câble Ethernet :
   • Branchez un câble Ethernet du routeur directement sur le port Ethernet de la station de charge.
   • Assurez-vous que le routeur a DHCP activé pour attribuer une adresse IP à la station.
2. Vérifier la connexion Ethernet :
   • Sur l'écran LCD :
     • Une icône d'écran d'ordinateur avec une coche apparaîtra, indiquant une connexion Ethernet réussie.
     • L' icône de la chaîne Eaton CNM s'allumera, indiquant que la station est connectée à Eaton CNM.
